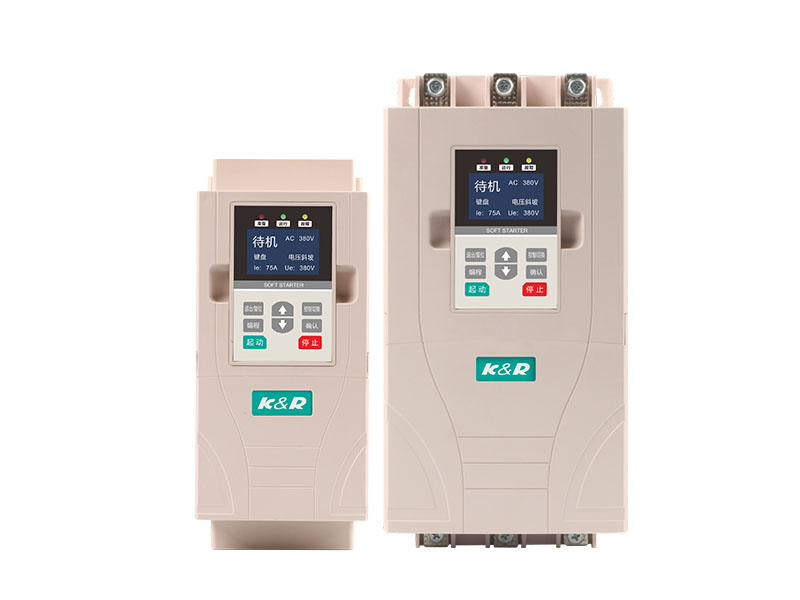

本系列交流电动机固态软起动器是采用电力电子技术、微处理器技术及现代控制理论设计生产的具有当今国际先进水平的新型电机起动设备。该产品能有效地限制异步电动机起动时的起动电流，采用独特的保护算法可以有效的保护电机以及相关设备，被广泛的应用于风机、水泵、输送类及压缩机等负裁，是传统的星/三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。

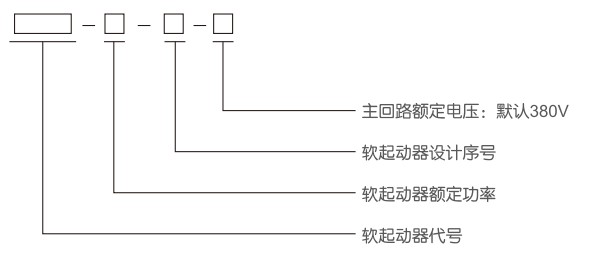

型号含义

产品特点

◆检测负载电压、电流实现双闭环控制，实现各负载平滑、无振动的起动:

◆多种起动方式，更好匹配、适应各种负载起动性;

◆结构优化:采用独特紧凑的模块化结构，非常方便用户的系统集成;

◆具有多种保护功能:缺相、逆序、过流、负载、三相流不平衡、大电流、热过载、欠压、过压等，全方位对电机及相关设备进行保护;

◆具有多种控制方式:键盘、外控、通讯、遥控(订货声明)等:浮球、电接点压力表接法:

◆具有电网晃电功能，对质量不佳的电网有更强适应性:

◆可编程数字输入口D1、D2，可实现复位、急停、连锁控制、起动、停止，点动等功能:可编程继电器K2、K3无源输出，可实现起动、运行、软停、故障、晶闸管故障、电流上下限喂料控制等出;

◆0~20mA/4~20mA模拟输出实时变送:

◆支持Modbus RTU现场总线功能，易于组网:

◆液晶汉显和操作键盘实现人机对话，实时显示多个电机、电网数据，支持键盘外引。

典型应用

本系列软起动器广泛应用于化工、矿山、建筑、输配电设备、水电等多个行业领域。

◆ 风机--降低起动电流，减轻、降低电网的冲击;

◆ 水泵--利用软停车功能，缓解泵的水锤效应，减小管道冲击

◆ 压缩机--减小起动过程中的机械冲击，节省机械维护的费用:

◆ 皮带运输机--通过软起动器实现平滑渐进的起动，避免产品移位和物料移出;

◆ 球磨机--减少齿轮转矩的磨损，减小维护工作量，降低维护成本。

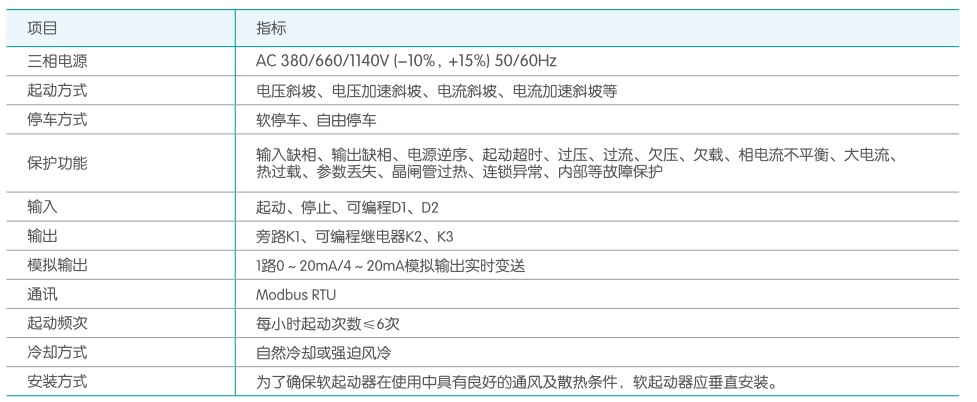

使用条件及安装

使用条件对软起动器的正常使用及寿命有很大影响，因此请将软起动器安装在符合下列使用条件的场所。常规产品的使用条件

◆  供电电源:市电、自备电站、柴油发电机组;

 三相交流:AC380V(-10%，+15%)，50Hz;

(注:电压等级根据电机额定电压选择，对于特殊电压等级AC660V或AC1140V，请订货时说明

适用电机:一般鼠笼式异步电动机;

起动频度:标准产品建议每小时起停不超过6次;

冷却方式::旁路型:自然风冷:在线型:强制风冷;

安装方式:壁挂式

防护等级:IP00;

◆ 使用条件:外置旁路型软起动器使用时应配接旁路接触器;在线型、内置旁路型则无需另加旁路接触器:

◆环境条件:海拔低于2000米，超过应降低容量使用:

◆ 环境温度:-25℃~+40℃之间:

◆ 相对湿度:不超过90%(20℃+5℃)，无凝露、无易燃、易爆、腐蚀性气体，无导电性尘埃;

◆ 室内安装，通风良好，震动小于0.5G。
