尼得科 Unidrive M700 伺服驱动器

0.75 kW – 2.8 MW（1.0-4,200 hp）
200 V / 400 V / 575 V / 690 V
Unidrive M700提供高性能的电机控制和更佳控制灵活性，以满足机器制造商和高规格工业应用的要求。Unidrive M700为现有Unidrive SP用户提供了增强的升级。

产品介绍

特征

选件和配件

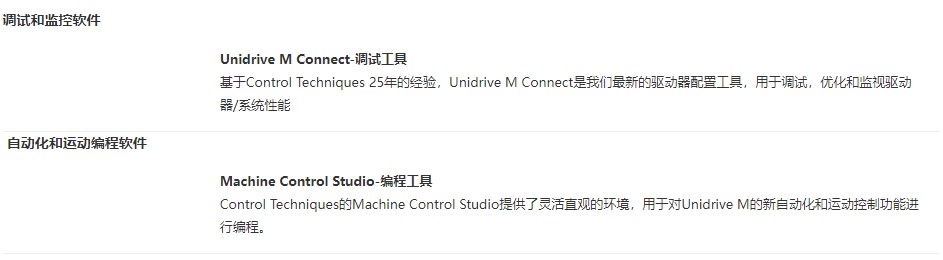

软件

资料下载

通过出色的电机控制使生产能力达到更高

用于闭环感应，永磁和伺服电机的高带宽电机控制算法-3000 Hz的电流环路带宽和250 Hz的速度环路带宽

灵活的速度和位置反馈接口支持从强大的旋转变压器到高分辨率编码器的各种反馈技术

同时最多三个编码器通道，例如1个反馈编码器，1个给定编码器和1个分频输出

MCi模块可以消除对外部PLC和运动控制器的需求

分频编码器输出可以为CAM，数字锁和电子齿轮应用提供位置给定

使用板载高级电机控制器优化系统性能

M700包含一个能够控制1.5轴的高级运动控制器。运动功能在“驱动器”上执行，从而使系统性能更佳

设计灵活的集中式和分散式控制系统

可以添加MCi模块以执行更大的程序，以实现高级系统控制功能

板载PLC用于逻辑程序

Machine Control Studio是行业标准IEC61131-3编程环境，用于高效的系统设计和配置

集成的双端口以太网交换机提供简单的连接

板载实时以太网（IEEE 1588 V2）使用RTMoE（以太网实时运动）提供快速通信和准确的轴同步

三个插槽可用于现场总线，位置反馈和I / O选件模块系统集成

通过直接与安全系统集成，符合安全标准，最大化正常运行时间并降低成本

M700具有集成的安全转矩关闭（STO）输入，并且可以容纳用于安全运动功能的SI安全模块

关键数据

重载额定功率：0.75 kW – 2.8 MW（1.0-4,200 hp）

相数：3相

标准功能

智能：

板载PLC

高级运动控制

板载通讯：

M700和M702 –以太网

M701 – RS485

反馈：

2个编码器输入

1 x编码器分频输出

机器安全：

M700和M701-1个安全转矩关闭（STO）端子

M702 – 2个STO端子

符合SIL3 / PLe

键盘：

没有标准键盘

选件插槽：

通过以下方式拷贝参数：

PC工具

智能卡

SD卡

电压等级
100 V（100 V-120 V±10％）
200 V（200 V-240 V±10％）	✓
400 V（380 V-480 V±10％）	✓
575 V（500 V-575 V±10％）	✓
690 V（500 V-690 V±10％）	✓

控制模式
开环矢量或V / F感应电机控制	✓
感应电机的开环转子磁通控制（RFC-A）	✓
开环同步电机控制（RFC-S）	✓
感应电机的闭环转子磁通控制（RFC-A）	✓
闭环同步电机控制（RFC-S）	✓
有源前端（AFE）整流回馈	✓

单驱动器：

框架尺寸	尺寸（HXWXD）		重量
	mm	in	kg	lb
3	382 x 83 x 200	15.0 x 3.3 x 7.9	4.5最大	9.9最大
4	391 x 124 x 200	15.4 x 4.9 x 7.9	6.5	14.3
5	391 x 143 x 200	15.4 x 5.6 x 7.6	7.4	16.3
6	391 x 210 x 227	15.4 x 8.3 x 8.9	14	30.9
7	557 x 270 x 280	21.9 x 10.6 x 11.0	28	61.7
8	803 x 310 x 290	31.6 x 12.2 x 11.4	52	114.6
9A	1108 x 310 x 290	43.6 x 12.2 x 11.4	66.5	146.6
9E	1069 x 310 x 288	42.1 x 12.2 x 11.3	46	101.4
10E	1069 x 310 x 288	42.1 x 12.2 x 11.3	46	101.4
11E	1410 x 310 x 310	55.5 x 12.2 x 12.2	63	138.9

所有尺寸均包括安装支架

模块化驱动器：

框架尺寸	尺寸（HXWXD）
	mm	in
整流+逆变模块
9A	1108 x 310 x 290	43.62 x 12.21 x 11.4
9E \| 9T	1069 x 310 x 290	42.1 x 12.21 x 11.4
10E \| 10T	1069 x 310 x 290	42.1 x 12.21 x 11.4
11E \| 11T	1242 x 310 x 312	48.9 x 12.2 x 12.3
逆变模块
9D	773 x 310 x 290	30.4 x 12.2 x 11.4
10D	773 x 310 x 290	30.4 x 12.2 x 11.4
11D	863 x 310 x 290	34 x 12.2 x 12.3
整流模块
10A	6脉冲355 x 310 x 290	6脉冲13.9 x 12.2 x 11.4
11A \| 11T	6脉冲415x 310 x 29012脉冲415x 310 x 290	6脉冲16.3 x 12.2 x 11.412脉冲16.3 x 12.2 x 11.4

所有尺寸均包括安装支架

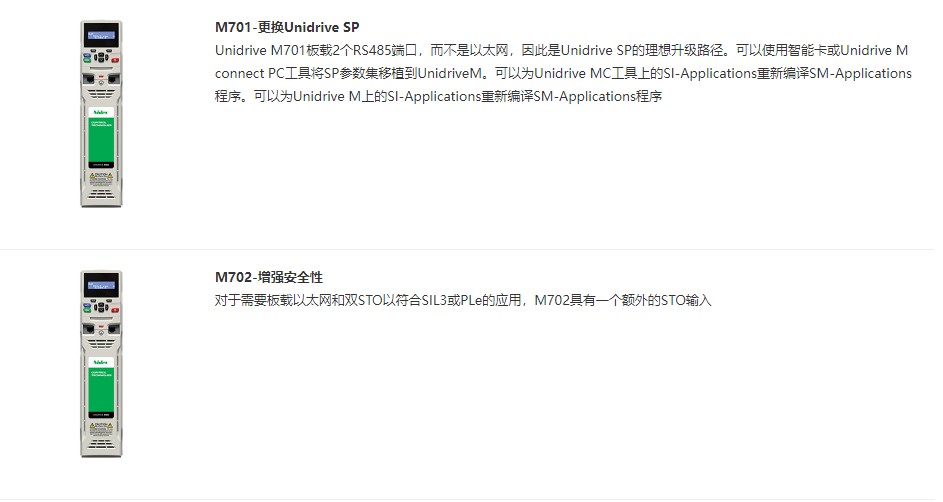

驱动器型号

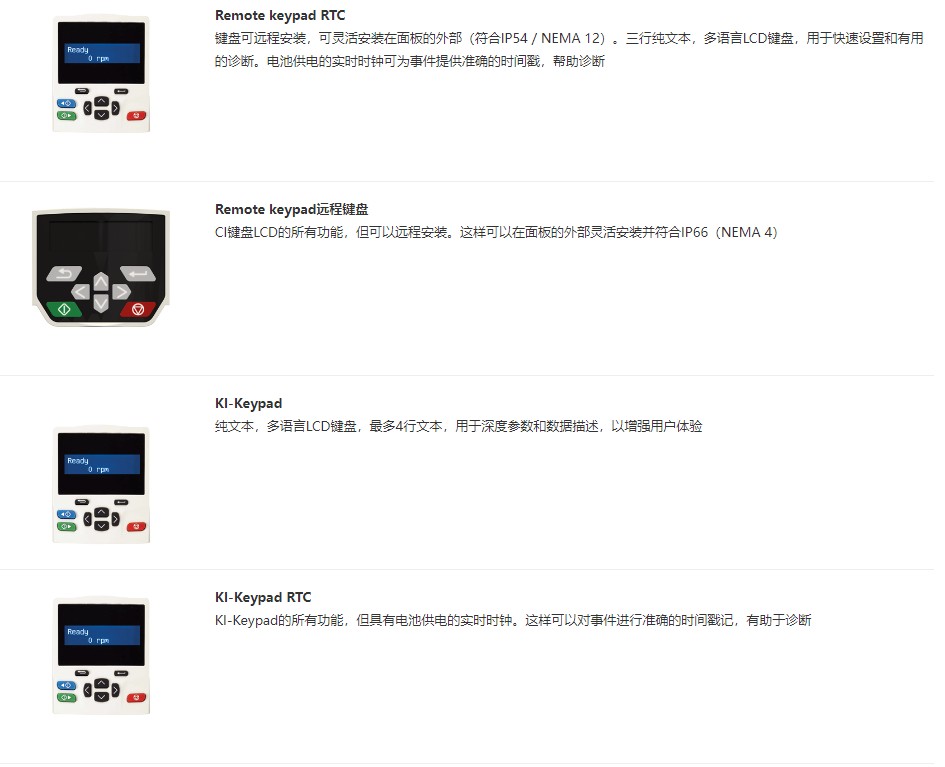

键盘

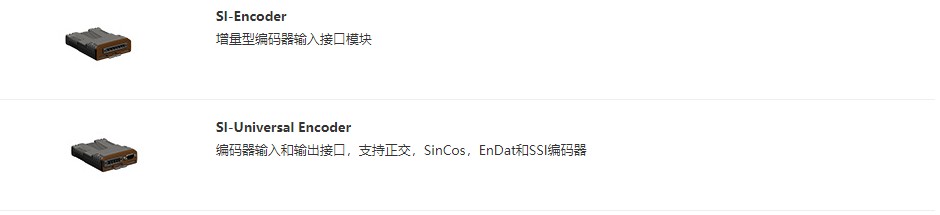

系统集成模块-反馈

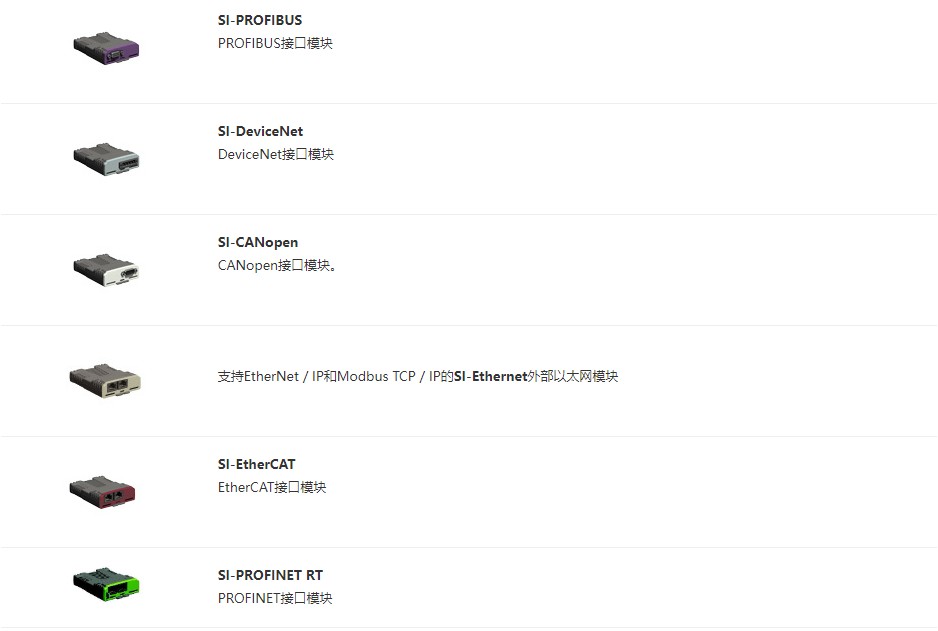

系统集成模块-通讯

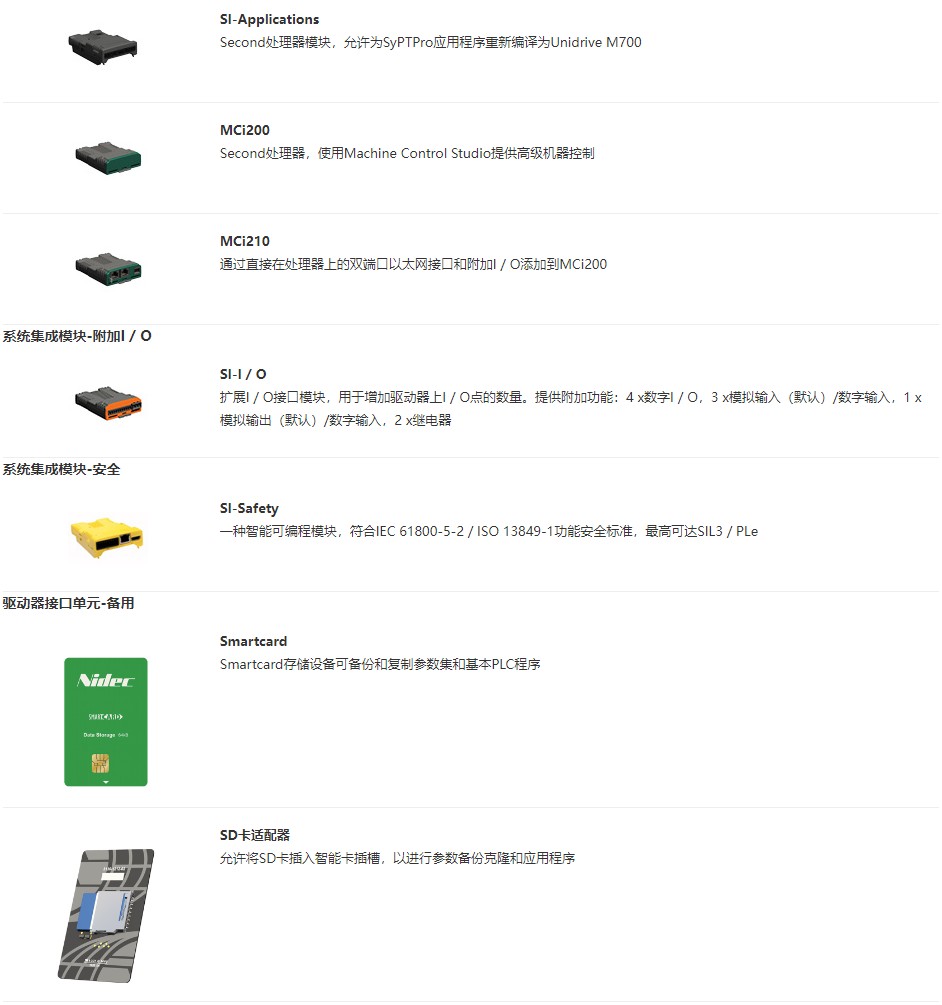

系统集成模块-应用

驱动器接口单元-通讯
