拉丝机以拉伸方式可分为直进式、水箱式等，以线径粗细又可分为大拉机、中拉机、细拉机和微拉机等，都由拉丝伸线和收线两部分组成。为提高线缆的产量、质量和降低成本，拉丝机一般改为双变频或多变频恒张力控制，而目前大多数变频同步控制一般是采用外接PID控制器的控制方式，此方式的缺点有：PID控制器的控制参数调试困难，价格昂贵，容易损坏，模拟量在传输过程中有衰减、漂移的问题存在维修、维护费用较高。

以水箱式双变频拉丝机为例来说明拉丝收卷机控制原理。该原理也适用于其它恒定张力控制设备，直进式拉丝机与其区别仅在于减少卷径计算部分。

为保证拉丝机特别是微拉机收放线过程张力恒定，收、放线同步不断线，一般采用拉丝主机频率作为收卷从机的前馈频率，随着收线盘径的增大，为使收放线恒定张力，收线机的输出频率要不断降低，收线机输出频率与卷径成反比。

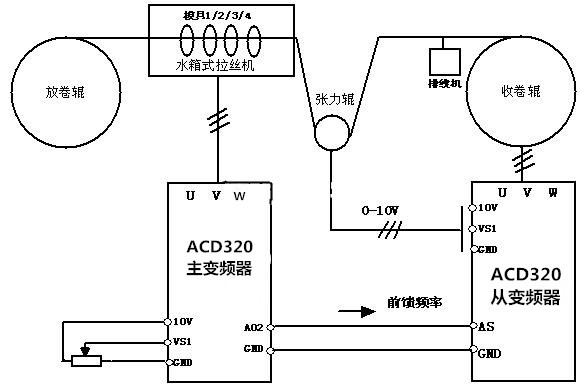

电线电缆收、放卷拉丝机如图1所示。一般放卷辊、主机、拉伸模、张力辊、收卷辊和排线机等组成。
